Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube
- Wetterschutzhaube schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen
- im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an
- Dauerbrandsicherheit für Stoffe der Explosionsgruppe IIA bis IIB3 für PROTEGO® BE/HK und BE/HK-H
- zentral angeordnetes Schmelzelement ist chemisch beständig
- modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER®
- einfache Wartung
- bietet Sicherheit bei atmosphärischen Deflagrationen und Dauerbrand
- preiswerte Ersatzteile
Funktion und Beschreibung
Die Ent- und Belüftungshaube des Typs PROTEGO® BE/HK wird seit vielen Jahren erfolgreich zur Absicherung druckloser Anlagen und Behälter eingesetzt. Die Flammendurchschlagsicherung bietet Sicherheit gegen atmosphärische Deflagrationen und lang anhaltenden stabilisierten Abbrand, dem sogenannten Dauerbrand. Die Armatur wird bevorzugt auf Be- und Entlüftungsleitungen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration in das Innere eines Behälters oder einer Anlage.

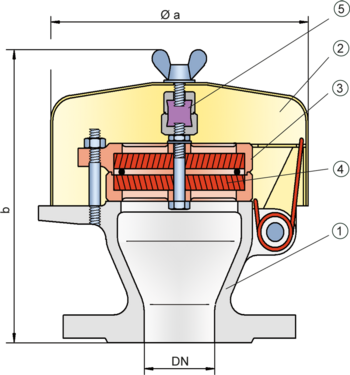

Die Armatur vom Typ PROTEGO® BE/HK besteht im Wesentlichen aus einem Gehäuse (1), der Haube aus Metall (2) und der PROTEGO® Flammensicherung (3). Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (5) und die federnd aufgehängte Haube öffnet. Zwei FLAMMENFILTER® (4), die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen werden Höhe und Spaltweite der FLAMMENFILTER® abgestimmt.
Flammendurchschlagsicherungen der Baureihe PROTEGO® BE/HK sind je nach Typ für Stoffe der Explosionsgruppen IIA bis IIB3 verfügbar. Dauerbrandsichere Armaturen für spezielle Substanzen wie zum Beispiel Ethanol sind ebenfalls erhältlich. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar.
Baumusterprüfung nach ATEX-Richtlinie sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 20 / ¾" | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | |
| a | 163 | 163 | 163 | 183 | 183 | 218 | 218 | |
| BE / HK-IIA | b | 180 | 177 | 177 | 190 | 190 | 200 | 200 |
| BE / HK-IIB3 | b | 180 | 177 | 177 | - | - | - | - |
Materialauswahl für Gehäuse
| Ausführung | B | C |
| Gehäuse | Stahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
| Flammensicherung | A | A, C |
Materialkombinationen der Flammensicherung
| Ausführung | A | C |
| FLAMMENFILTER® Käfig | Edelstahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Hastelloy |
| Zwischenlage | Edelstahl | Hastelloy |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Es stehen vier Ausführungen zur Auswahl:
Ent- und Belüftungshaube in Grundausführung | BE/HK - – |
Ent- und Belüftungshaube mit Heizmantel | BE/HK - H |
Weitere Sonderarmaturen auf Anfrage
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
