FA-I
Deflagrationsrohrsicherung konzentrische Bauform, beidseitig wirkend
- optimale Strömungsleistung
- unterschiedliche Baureihen erlauben über die Fläche der FLAMMENFILTER® skalierbaren Druckverlust
- minimaler Druckverlust und damit niedrige Betriebs und Lifecycle-Kosten
- integrierte Reinigungsdüsen für Flüssigkeiten oder Dampf möglich
- modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER®
- doppelseitige Wirkungsweise sowie beliebige Durchströmungsrichtung je nach Geräteauswahl
- bietet Sicherheit bei Deflagrationen für die Explosionsgruppen IIA bis IIB3
- erweitertes Einsatzgebiet für höhere Betriebstemperaturen und -drücke
- in großen Nennweiten verfügbar
- preiswerte Ersatzteile
Funktion und Beschreibung
Bei der Entwicklung der Deflagrationsrohrsicherung vom Typ PROTEGO® FA-I wurde besonderer Wert auf eine Optimierung der strömungsmechanischen Eigenschaften gelegt. Bei konstanter Anschlussgröße kann über die Wahl der FLAMMENFILTER®Größe,die Armatur ausgewählt werden, die die effizienteste Strömungsleistung bietet. Beim Einbau der Deflagrationsrohrsicherung ist darauf zu achten, dass der Abstand zwischen potentieller Zündquelle und dem Einbauort der Armatur, das so genannte maximale L/D-Verhältnis (L/D)max (Rohrlänge/ Rohrdurchmesser), einen von der Gerätegröße abhängigen Wert (siehe Tabelle 4), nicht überschreitet.

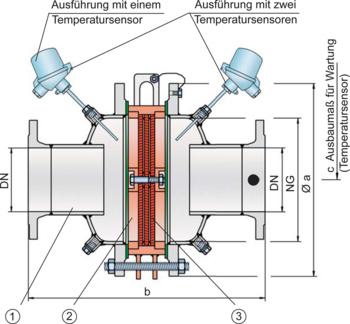

Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus zwei Gehäusehälften (1) und der PROTEGO® Flammensicherung (2) in der Mitte. Mehrere FLAMMENFILTER® (2) und Zwischenlagen kennzeichnen die PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden Anzahl und Spaltweite der FLAMMENFILTER® abgestimmt.
Durch Angabe der Betriebsparameter wie Temperatur, Druck und Explosionsgruppe bzw. der Zusammensetzung des Mediums kann die optimale Deflagrationsrohrsicherung ausgewählt werden. Flammendurchschlagsicherungen vom Typ PROTEGO® FA-I sind für die Explosionsgruppen IIA bis IIB3 verfügbar.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar. Davon abweichend sind Armaturen mit Sonderzulassungen für höhere Drücke (siehe Tabelle 3) und höhere Temperaturen auf Anfrage erhältlich.
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nenngrößen/Nennweiten (NG/DN) - Kombination benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten. Weitere Nenngrößen/Nennweiten (NG/DN) - Kombinationen mit verbesserter Strömungsleistung auf Anfrage
| Standard | ||||||||||||
| NG | 150 / 6“ | 150 / 6“ | 200 / 8“ | 300 / 12“ | 400 / 16“ | 500 / 20“ | 600 / 24“ | 800 / 32“ | 1000 / 40“ | 1200 / 48“ | 1400 / 56“ | 1600 / 64“ |
| DN | ≤50 / 2" | 80 / 3" | ≤100 / 4" | ≤150 / 6" | ≤200 / 8" | ≤250 / 10" | ≤300 / 12" | ≤400 / 16" | ≤500 / 20" | ≤600 / 24" | ≤800 / 32" | ≤800 / 32" |
| a | 285 | 285 | 340 | 445 | 565 | 670 | 780 | 975 | 1175 | 1405 | 1630 | 1830 |
| Expl. Gr. | ||||||||||||
| IIA b* | 364 | 364 | 452 | 584 | 638 | 688 | 800 | 900 | 1000 | 1100 | 1350 | 1450 |
| IIB3 b* | 364 | 364 | 464 | 596 | 650 | 700 | 800 | 900 | 1000 | 1100 | 1350 | 1450 |
| c | 500 | 500 | 520 | 570 | 620 | 670 | 800 | 900 | 1000 | 1100 | 1350 | 1450 |
Materialauswahl für Gehäuse
| Ausführung | A | B | C |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Dichtung | PTFE | PTFE | PTFE |
| Flammensicherung | A, B | C | D |
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Hastelloy |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | NG | 150 / 6" | 150 / 6" | 200 / 8" | 300 / 12" | 400 / 16" | 500 / 20" | 600 / 24" | 800 / 32" | 1000 / 40" | 1200 / 48" | 1400 / 56" | 1600 / 64" |
| DN | ≤50 / 2" | 80 / 3" | ≤100 / 4" | ≤150 / 6" | ≤200 / 8" | ≤250 / 10" | ≤300 / 12" | ≤400 / 16" | ≤500 / 20" | ≤600 / 24" | ≤800 / 32" | ≤800 / 32" | |
| IIA | Pmax | 1,8 | 1,8 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,4 | 1,3 | 1,3 | 1,2 | 1,1 |
| IIB3 | Pmax | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,1 | 1,1 | 1,1 |
Maximales L/D-Verhältnis
| Standard | NG | 150 / 6" | 150 / 6" | 200 / 8'' | 300 / 12'' | 400 / 16'' | 500 / 20'' | 600 / 24'' | 800 / 32" | 1000 / 40'' | 1200 / 48'' | 1400 / 56'' | 1600 / 64'' |
| DN | 50 / 1" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 400 / 16" | 500 / 20" | 600 / 24" | 800 / 32" | 800 / 32" | |
| IIA | (L / D)max | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| IIA | Pmax | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,3 | 1,3 | 1,2 | 1,1 |
| IIA | Kennzeichnung | - | - | - | - | - | - | - | - | - | - | - | |
| IIB3 | (L / D)max | 50 | 50 | 40 | 40 | 35 | 35 | 35 | 30 | 30 | 30 | 25 | 25 |
| IIB3 | Pmax | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
| IIB3 | Kennzeichnung | - | - | X6 | X6 | X7 | X7 | X7 | X8 | X8 | X8 | X9 | X9 |
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:
Deflagrationsrohrsicherung in der Grundausführung | FA-I - – |
Deflagrationsrohrsicherung mit einem integrierten Temperatursensor* für zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite | FA-I - T |
Deflagrationsrohrsicherung mit zwei integrierten Temperatursensoren* für zusätzliche Absicherung gegen kurzzeitiges Brennen von beiden Seiten | FA-I - TB |
Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)

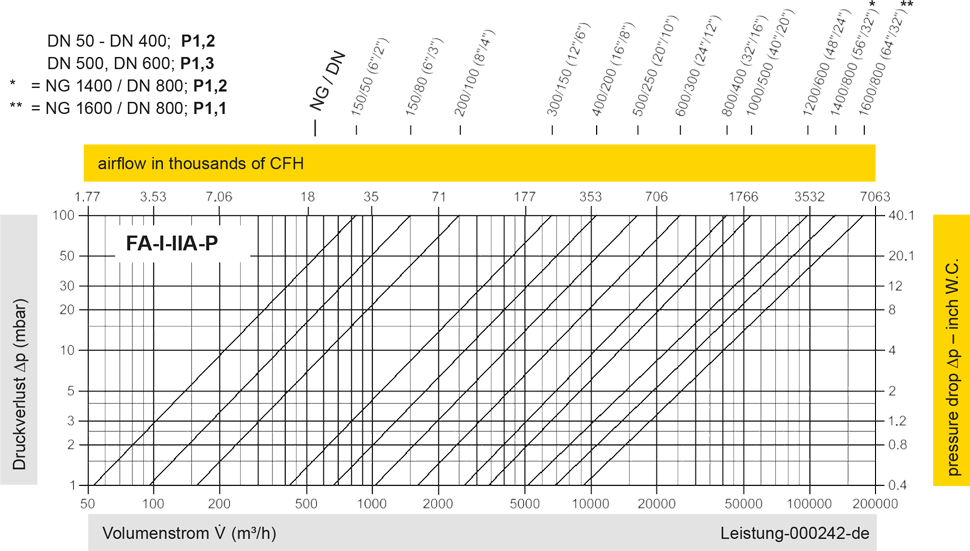

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
