DR/ES
Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Eckausführung mit Stoßfang, einseitig wirkend
- geringste Anzahl an FLAMMENFILTER® Scheiben durch Einsatz des effektiven Stoßfangs
- schnellste Demontage und Montage der kompletten PROTEGO® Flammensicherung sowie der einzelnen FLAMMENFILTER® im Käfig
- modularer Aufbau ermöglicht Einzelerneuerung der FLAMMENFILTER®
- Eckkonstruktion spart Rohrleitungskrümmer ein
- erweitertes Einsatzgebiet für höhere Betriebstemperaturen und -drücke
- geringer Druckverlust und damit niedrige Betriebs- und Lifecycle-Kosten
- preiswerte Ersatzteile
Funktion und Beschreibung
Die Detonationsrohrsicherung vom Typ PROTEGO® DR/ES hat sich seit Jahrzehnten im industriellen Anlagenbau bewährt, weil sie als Eckausführung gegenüber den Durchgangsausführungen erhebliche Wartungs- und Kostenvorteile bietet.

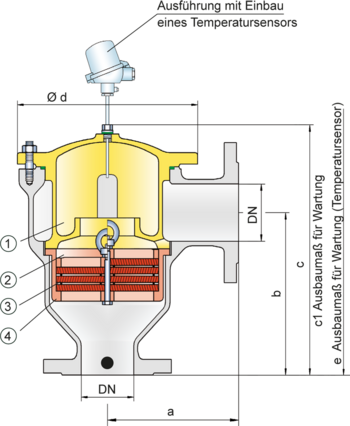

Beim Einlaufen einer Detonation in die Armatur wird dem Detonationsstoß durch den integrierten Stoßfang (1) Energie entzogen, bevor die Flamme in den engen Spalten der FLAMMENFILTER ® (3) gelöscht wird.
Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig (4) stabil eingefasst sind, kennzeichnen die PROTEGO®Flammensicherung (2). Die Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt. So kann dieses Gerät für die Explosionsgruppen IIA bis IIB3 eingesetzt werden.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,2 bar absolut einsetzbar. Davon abweichend sind Geräte mit Sonderzulassungen für höhere Drücke und höhere Temperaturen auf Anfrage erhältlich.
Baumusterprüfung nach derzeit gültiger ATEX-Richtlinie und EN ISO 16852 sowie weiteren internationalen Standards.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2 ½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8“ |
| a | 125 | 125 | 153 | 155 | 198 | 200 | 250 | 332 | 335 | 425 |
| b | 140 | 140 | 183 | 185 | 223 | 225 | 290 | 357 | 360 | 505 |
| c | 210 | 210 | 290 | 290 | 365 | 365 | 440 | 535 | 535 | 810 |
| c1 | 285 | 285 | 395 | 395 | 500 | 500 | 595 | 750 | 750 | 1230 |
| d | 150 | 150 | 210 | 210 | 275 | 275 | 325 | 460 | 460 | 620 |
| e | 495 | 495 | 600 | 600 | 705 | 705 | 795 | 950 | 950 | 1435 |
Materialauswahl für Gehäuse
| Ausführung | B | C | D |
| Gehäuse | Stahl | Edelstahl | Hastelloy |
| Heizmantel (DR / ES-H-(T)-...) | Stahl | Edelstahl | Edelstahl |
| Deckel mit Stoßfang | Stahl | Edelstahl | Hastelloy |
| O-Ring | FPM* | PTFE | PTFE |
| Flammensicherung | A | C, D | E |
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D | E |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Edelstahl | Hastelloy |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy | Hastelloy |
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8“ |
| IIA | Pmax | 4,0 | 4,0 | 4,0 | 4,0 | 2,9 | 2,9 | 2,0 | 2,0 | 2,0 | 1,2 |
| IIB3 | Pmax | 3,0 | 3,0 | 2,0 | 2,0 | 2,0 | 2,0 | 1,5 | 1,4 | 1,4 | 1,1 |
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Ausführungsarten- und Spezifikation
Es stehen vier Ausführungen zur Auswahl:
Detonationsrohrsicherung in der Grundausführung | DR/ES- – - – |
Detonationsrohrsicherung mit integriertem Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite | DR/ES- T - – |
Detonationsrohrsicherung mit Heizmantel | DR/ES- H - – |
Detonationsrohrsicherung mit integriertem Temperatursensor* und Heizmantel | DR/ES- H - T |
*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)

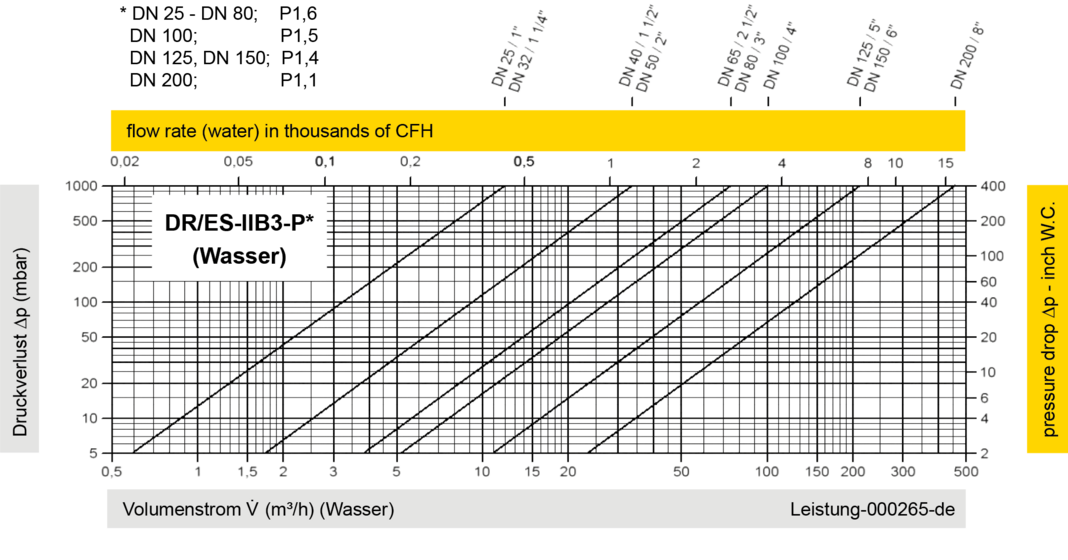

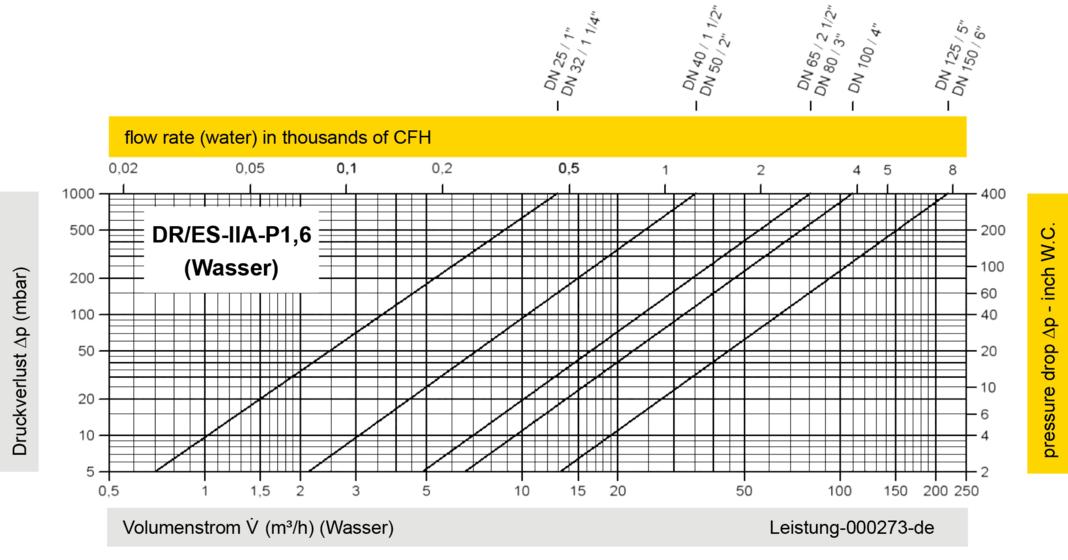

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
Der Volumenstrom V in m³/h ist mit Wasser ermittelt worden gemäß DIN EN 60534 bei der Temperatur Tn = 20°C und einem Druck pn = 1,013 bar, kinematische Viskosität v = 10-6 m²/s.
